Арт. M552T4VB
IDS-Drive серии "M-вектор" 5,5 кВт, 380В - векторное управление, обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах.
Подробнее
30610 руб.
Документация.Руководство пользователя. IDS-Drive серия M-вектор. |
Преобразователь частоты IDS-Drive серии М вектор имеет в своем арсенале богатый функционал управления электродвигателем, который позволяет удовлетворить все современные требования к управлению электроприводом. Высокоскоростная функция ограничения тока позволяет реализовать надежную защиту электродвигателя.
| ВХОД |
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 3-фазы (Серия 4В) 380В; 50 / 60Гц 1-фаза (Серия 2В) 220В; 50 / 60Гц ДОПУСТИМОЕ НАПРЯЖЕНИЕ 3-фазы (4В # Серия) 320В ~ 460В 1-фаза (2В # Серия) 160В ~ 260В |
|---|---|
| ВЫХОД |
НАПРЯЖЕНИЕ Серии 4В; 0 ~ 460В Серия 2В; 0 ~ 260В ЧАСТОТА Низкочастотный режим: 0~300Гц ПЕРЕГРУЗКА Тип G: 110% на длительный режим, 150% на 1 мин, 180% на 5 с. Тип P: 105% на длительный режим, 120% на 1 мин, 150% на 1 с |
| РЕЖИМ УПРАВЛЕНИЯ | Управление v/f, улучшенное управление v/f, v/f разделеное управления, управление вектором тока |
| ХАРАКТЕР УПРАВЛЕНИЯ |
НАСТРОЙКА РАЗРЕШЕНИЯ Аналоговый вход. 0,1% от максимальной выходной частоты Цифровая настройка. 0,01Гц ЧАСТОТА Аналоговый вход. В пределах 0,5% от максимальной выходной частоты Цифровая настройка. В пределах 0,5% от заданной выходной частоты УПРАВЛЕНИЕ V / F Кривая V / F (вольт частотная характеристика). Установка частоты 5 ~ 600 Гц, установка кривой V / F по точкам, или фиксированная кривая V / F постоянного крутящего момента. Компенсация крутящего момента. Ручная настройка: 0,0 ~ 30% от номинальной мощности. Автоматическая компенсация: в зависимости от выходного тока и параметров двигателя. Автоматическое ограничение тока и напряжения. Во время ускорения, замедления или установившегося режима, при автоматическом определение тока и напряжения статора двигателя, происходит управление этими параметрами по уникальному алгоритму, что бы минимизировать вероятность аварийного отключения БЕССЕНСОРНОЕ ВЕКТОРНОЕ УПРАВЛЕНИЕ Напряжение частота. Отрегулирует соотношение напряжения и частоты в соответствии с параметрами двигателя и уникальным алгоритмом. Характер крутящего момента. Пусковой момент: 3,0 Гц, 150% номинального крутящего момента (управление VF) 0,5 Гц, 180% номинального крутящего момента (SVC, FVC) 0,05 Гц 180% номинального крутящего момента (VC) Точность рабочей скорости в установившемся режиме: ≤ ± 0,5% номинальной синхронной скорости Рекция крутящего момента: ≤50мс VC, SVC, FVC ≤20мс Автонастройка двигателя. Возможность автоматически определять параметры в статическом и динамическом состояние двигателя, что гарантирует оптимальное управление. Ограничение тока и напряжения. Управление по току с обратной связью, без воздействия бросков тока, отличная функция ограничения по току и перенапряжению ОГРАНИЧЕНИЕ ВО ВРЕМЯ ПОНИЖЕНИЯ НАПРЯЖЕНИЯ Специально для эксплуатации в сетях с низким или нестабильным напряжением: даже ниже, чем допустимый диапазон напряжения, система может поддерживать максимально возможное время работы на основе своего уникального алгоритма и распределения остаточной энергии |
| ТИПОВЫЕ ФУНКЦИИ |
МНОГОСКОРОСТНОЙ РЕЖИМ И ЧАСТОТА КАЧАНИЙ 16-ступенчатое программируемое много скоростное управление, режим нескольких операций. Частота качаний: заданная частота и центральная частота регулируются, память параметров и восстановление после отключения питания. ПИД-РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ ЧЕРЕЗ RS485 Встроенный ПИД - регулятор (с возможностью предустановки частоты). Стандартная конфигурация функции связи RS485, выбор протокола связи, функция синхронизации управления. ЗАДАНИЕ ЧАСТОТЫ ЖЭ.. Аналоговый вход. Постоянное напряжение 0 ~ 10 В, постоянный ток 0 ~ 20 мА (необязательный верхний и нижний предел) Цифровой вход Задание с панели управления, задание через порт RS485, управление через клеммы UP / DW или в сочетании с аналоговым входом ВЫХОДНОЙ СИГНАЛ Цифровой выход 2-канальный выход OC и одноканальное выходное реле (TA, TB, TC), до 16 вариантов Аналоговый выход 2-канальный аналоговый выходной сигнал, выходной диапазон в пределах 0 ~ 20 мА или 0 ~ 10 В с гибкой настройкой, возможность запрограмировать выход на физические величины, такие как заданная частота, выходная частота АВТОМАТИЧЕСКОЕ ПОДДЕРЖАНИЕ НАПРЯЖЕНИЕ Динамическое устойчивое состояние, статическое устойчивое состояние и нестационарное напряжение для выбора, чтобы получить наиболее устойчивую работу УСТАНОВКА ВРЕМЕНИ УСКОРЕНИЯ 0,1 с ~ 3600 минут настройка времени, S тип кривой или режим линейного ускарения на выбор ТОРМОЖЕНИЕ Динамическое. Начальное напряжение динамического торможения, противовключение и динамическое торможение с непрерывной регулировкой Торможение DC током. Начальная частота торможения постоянным током: 0,00 ~ [F0.16] верхний предел частоты, время торможения: 0,0 ~ 100,0 с; Ток торможения: 0,0% ~ 150,0% от номинального тока Ограничение движения. 0~100 0: не действует НИЗКИЙ УРОВЕНЬ ШУМА РАБОТЫ Регулировка несущей частоты 1,0 кГц ~ 16,0 кГц, минимизирует шум двигателя ОТСЛЕЖИВАНИЕ СКОРОСТИ И ПЕРЕЗАПУСК Плавный перезапуск во время работы, мгновенный останов и перезапуск СЧЕТЧИК Встроенный счетчик, облегчающий системную интеграцию РАБОЧИЕ ФУНКЦИИ Установка верхнего и нижнего пределов частоты, режим попуска частоты, ограничение реверса, компенсация частоты скольжения, связь через RS485, постепенное увеличение и уменьшение частототы, восстановление после отказа |
| ДИСПЛЕЙ |
ОТОБРАЖАЕМЫЕ ПАРАМЕТРЫ Состояние работы. Выходная частота, выходной ток, выходное напряжение, скорость двигателя, заданная частота, температура модуля, настройка ПИД, обратная связь, аналоговый вход и выход. Авария. Запись последних 6 ошибок; запись рабочих параметров, когда произошло последнее аварийное отключение, включая выходную частоту, заданную частоту, выходной ток, выходное напряжение, напряжение постоянного тока и температуру модуля. |
| ФУНКЦИИ ЗАЩИТЫ | Перегрузка по току, перенапряжение, пониженное напряжение, неисправность модуля, электрическое тепловое реле, перегрев, короткое замыкание, обрыв фазы на входе и выходе, неправильная настройка параметров двигателя, неисправность внутренней памяти и т.д. |
| ОКРУЖАЮЩАЯ СРЕДА |
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ -10 ℃ ~ + 40 ℃ (пожалуйста, используйте преобразователь частоты с запасом по мощности при температуре окружающей среды 40 ℃ ВЛАЖНОСТЬ Относительная влажность 5% ~ 95%, без выпадения конденсата ОКРУЖАЮЩАЯ СРЕДА НА МЕСТЕ РАБОТЫ В помещении (без прямых солнечных лучей, едких или горючих газов, масляного тумана и пыли) ВЫСОТА НАД УРОВНЕМ МОРЯ Эксплуатация с пониженной производительностью свыше 1000 м, снижение на 10% на каждые 1000 м подъема. |
| КОРПУС |
КЛАСС ЗАЩИТЫ IP20 ОХЛАЖДЕНИЕ Воздушное охлаждение с управлением вентилятором |
| УСТАНОВКА | Настенное исполнение, шкафное исполнение |

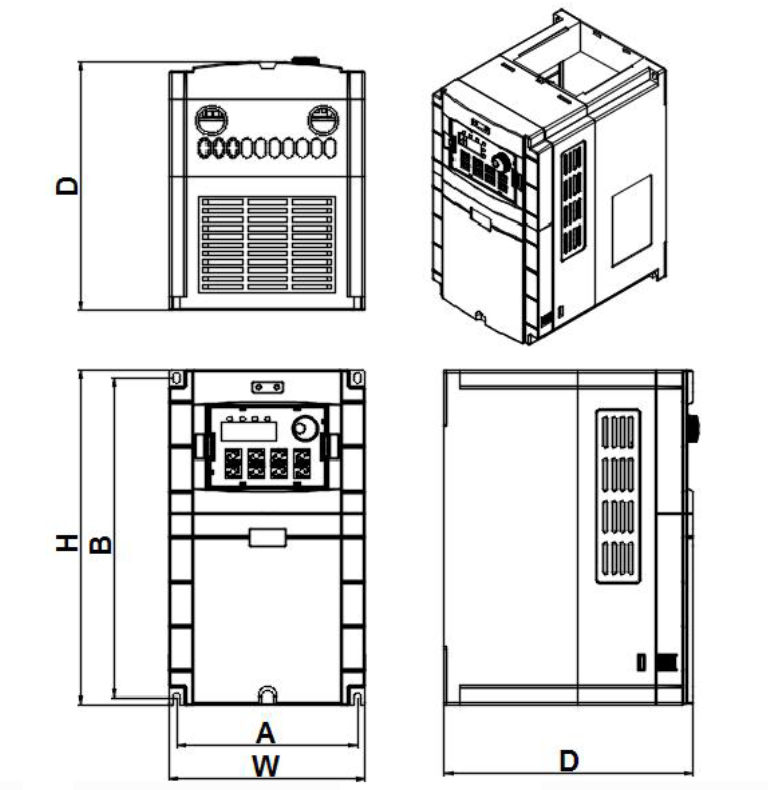

| Мощность | A (мм) | B (мм) | H (мм) | W (мм) | D (мм) | Монтажные отверстия (мм) |
|---|---|---|---|---|---|---|
| Установочные размеры | Габаритные размеры | |||||
| 0,75кВт~2,2кВт | 89 | 140 | 151 | 100 | 133 | 5 |
| 4,0кВт~5,5кВт | 108 | 203 | 215 | 120 | 154 | 5 |
| 7,5кВт~11кВт | 130 | 237 | 249 | 143 | 177 | 5 |
| 15кВт~22кВт | 189 | 306 | 320 | 205 | 205 | 6 |
| 30кВт~37кВт | 264 | 388 | 408 | 288 | 210 | 6 |
| 45кВт~55кВт | 235 | 485 | 510 | 320 | 248 | 8 |
| 75кВт~110кВт | 240 | 635,5 | 655 | 377 | 267 | 8 |
| 132кВт~185кВт | 320 | 730 | 750 | 495 | 325 | 10 |
| 200кВт~280кВт | 460 | 980 | 1005 | 632 | 440 | 13/16 |
| 315кВт~500кВт | 600 | 1210 | 1250 | 800 | 450 | 13/16 |
